Vermischtes · 22. April 2010

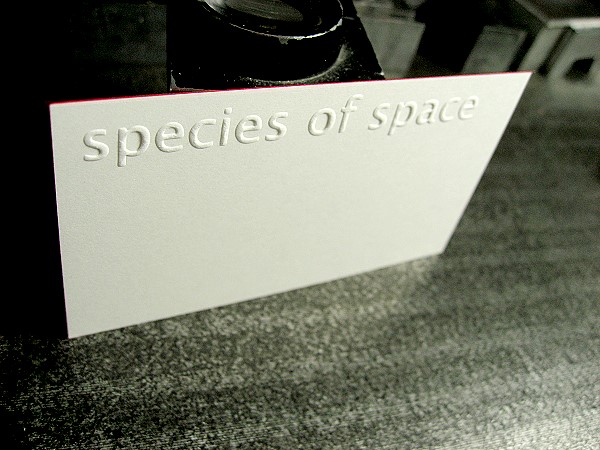

Zum ersten Mal habe ich eine Visitenkarte angefertigt ganz ohne Druckfarbe: nur Blindprägung und roter Farbschnitt.

Zum Beitrag über Quadraten sandte mir mein Kollege Helmut Bohlmann, Schriftsetzer in Hamburg, Bilder und erläutert:

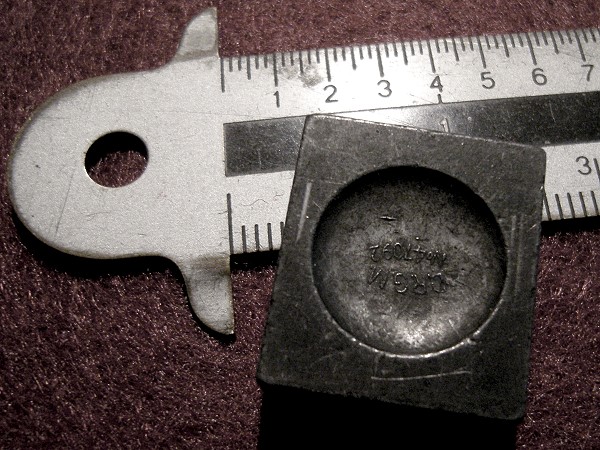

ein 14p-4Cic.-Quadrat, aber beidseitig hohlgegossen. Ich konnte im Hohlraum sogar die Gießerei erkennen: Spec. Gies. G & E Leipzig.

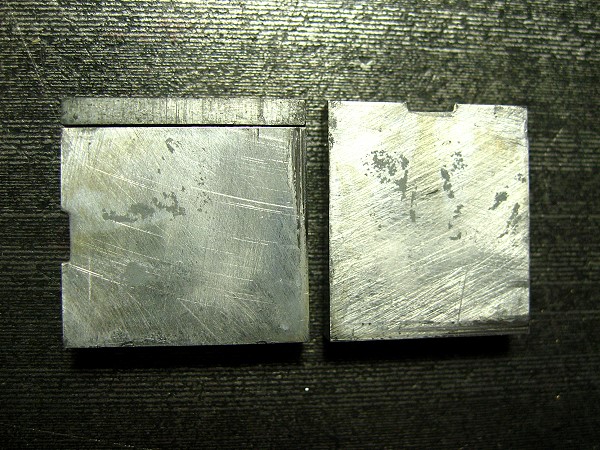

Das zweite Bild zeigt einen 2Cic.-5K-Steg mit etwas abenteuerlicher Gewichtserleichterung. Auch er hat eine Gießmarke, die aber leider nicht mehr zu erkennen ist.

Und das interessiert vielleicht auch manchen Druckerey-Blog-Leser: Peter Hopkins, Berater und Blogger der Papiermühle Crane & Co., ist stolz auf den Einsatz von Crane-Paper für die neue 100-Dollar-Note. Und er verweist auf ein Video aus der Dollarnotendruckerei.

— Martin Z. Schröder

Kommentare [2]

---

Quadraten · 20. April 2010

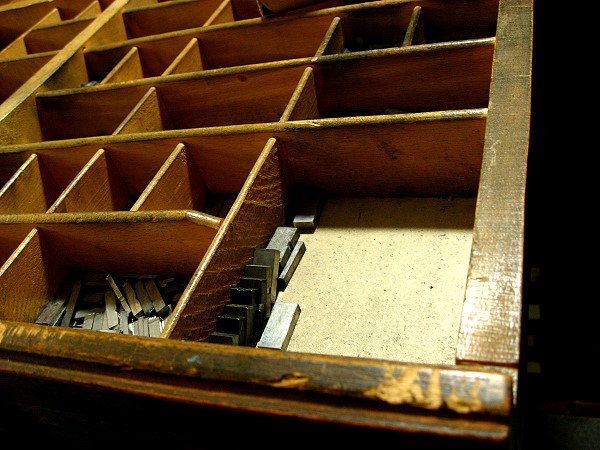

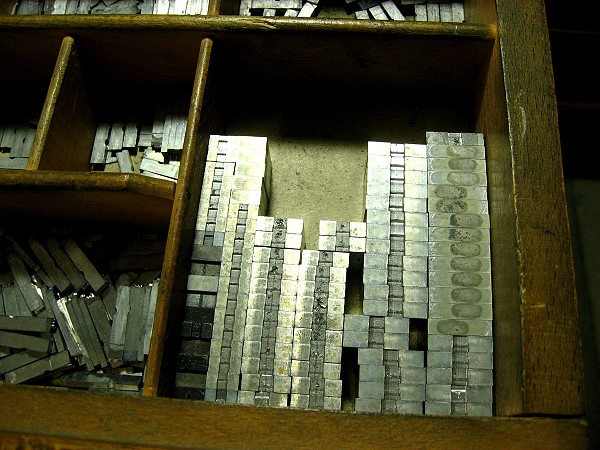

Manchmal fehlen im Setzkasten Quadraten. Die gehören zum Blindmaterial, das so heißt, weil es nicht mitdruckt. Blindmaterial hält die Lettern im Bleisatz fest. Im Detail muß ich das nicht erklären, denn die Leser mit Expertise wissen es, und für Leser ohne Setzkastenerfahrung ist es kaum interessant.

Wenn nun also Quadraten fehlen, freut sich der Schriftsetzer über einen Vorrat, sofern er einen hat.

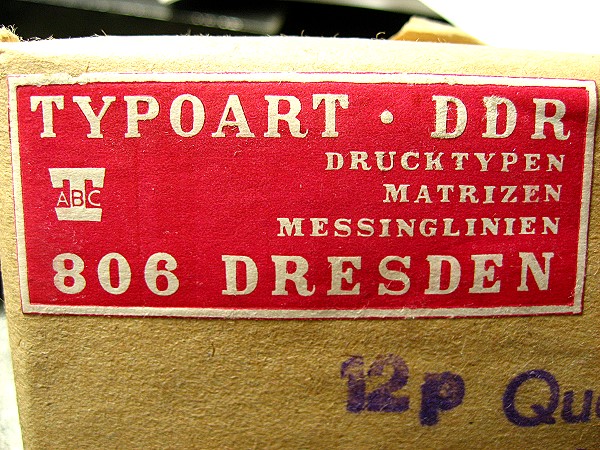

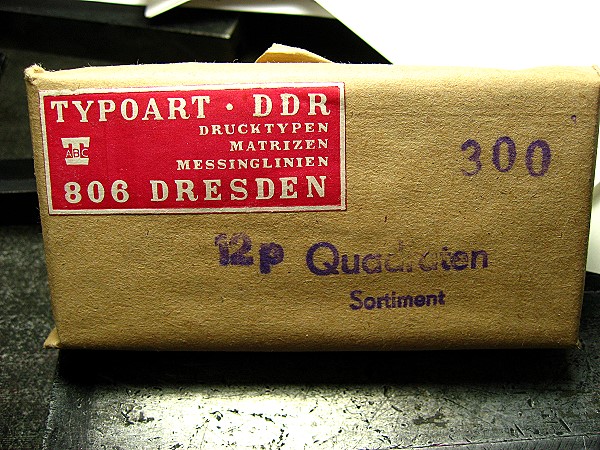

Dieses Paket kommt aus der Firma Typoart, der staatseigenen Schriftgießerei der DDR.

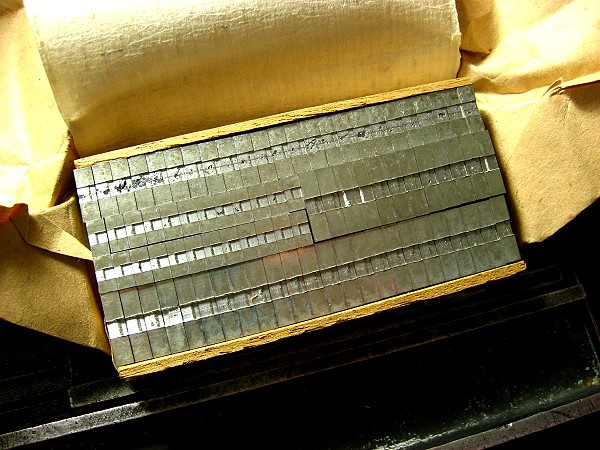

Wie alt das wohl sein mag? Sicherlich aus der Zeit vor den 1980er Jahren, denn als ich damals neue Schriftpakete sah, hatten diese anderes, nämlich bedrucktes Einwickelpapier. Ich würde also auf die 1970er oder sogar 60er Jahre tippen. 1979 wurden im Osten alle Postleitzahlen vierstellig, also das Etikett kommt aus der Zeit davor. Möglicherweise liegen diese Quadraten seit vierzig oder fünfzig Jahren so verpackt. Es fühlt sich seltsam an, einen solchen Vorrat auszuwickeln und aufzulösen. Alle Pressen, auf denen ich drucke, wurden vor meiner Geburt gebaut. Die meisten Setzregale, viele Bleischriften.

Beinahe möchte man das Einwickelpapier aufbewahren. Ich trau mich kaum, solche Pakete auszupacken und den Inhalt in Betrieb zu nehmen. Ich gehe selten an solche Vorräte, denn ich würde gern noch Originalverpackungen hinterlassen, die jemand auspackt, der irgendwann nach mir (in hoffentlich ferner Zeit) damit arbeitet.

Die Quadraten sind übrigens an keiner Seite quadratisch. Die auf dem Foto sind an einer Seite vier Cicero (12 Punkt = 1 Cicero = 4,5 mm) breit, an der anderen exakt viereinhalb. Wenn man also im Winkelhaken zu einem Quadrat noch eine halbe Cicero (in der Alltagssprache der Profis auch “sechs Achtel”) hinzufügen möchte, muß man keinen zusätzlichen Ausschluß setzen, man dreht das Quadrat. Vor allem in kleinen Graden unter 4p, für die es keinen Ausschluß gibt, ist diese Lösung elegant. Leider sind nicht alle Quadraten so gemacht.

— Martin Z. Schröder

Kommentare [3]

---

Ausschließen · 2. Oktober 2009

Neulich wurde gefragt, wie man eine Zeile füllt, weil ich scherzhaft vom “Ausstopfen” einer Zeile sprach und das Ausschließen mit Quadraten meinte. Auf diesem Foto sind im Vordergrund die Quadraten zu sehen und in der mit roter Kolumnenschnur ausgebundenen Kolumne ihre Anwendung. Mit diesem Blindmaterial, das seinen Namen hat, weil es nicht druckt, wird der eigentliche Satz gehalten. Es gibt sie in vielen Größen, nämlich in allen Schriftgraden und in kleinen Größen, und es gibt auch noch Dreiviertel- und halbe Quadraten, aber das alles zu zeigen, würde heute zu weit führen.

Denn für jene, die nicht wie ich immer alles gleich mit der Suchmaschine ausforschen, hab ich heute ein kleines Rätsel. Wer Lust hat, mag diesen nicht sehr verbreiteten Text im Geiste ergänzen und sich den Kopf zerbrechen, wer ihn gedichtet haben könnte.

Die Länge der Zeilen formt den Umriß des Satzes. Und um Worttrennungen zu vermeiden, habe ich die Wortzwischenräume variiert.

In der Blindzeile in der Mitte des Ovals fehlt ein Wort. Ein Verb. Schon morgen früh wird man es hier nachlesen können. Denn ich drucke es heute mit roter Farbe ein.

— Martin Z. Schröder

Kommentare [2]

---

Blasen in Quadraten · 15. September 2009

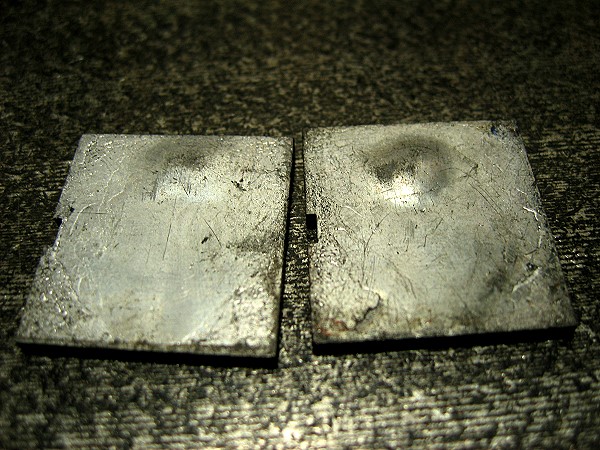

Diese Stücke drucken nicht mit, sie tragen keine Lettern, die sind dazu da, eine Druckform auszustopfen, die druckenden Teile zu umfassen und in der Form festzuhalten. Blindmaterial heißen solche Teile, weil sie im Druck nicht zu sehen sind, sie geben kein Bild. Diese beiden hier sind sogenannte Quadraten. Nicht Quadrate, sondern Quadraten. Der Singular ist allerdings fast unverändert: Quadrat. Allerdings sagen wir nicht das, sondern der Quadrat. Hat mit dem geometrischen nicht viel zu tun, die Seiten der großen Flächen sind nicht gleich lang. Vielleicht deshalb die sprachliche Unterscheidung: der Quadrat, die Quadraten. Und ich finde zwei, die haben einen Buckel. So etwas ist unbrauchbar, denn das Handwerk ist so genau, daß wir Setzer und Drucker mitunter Seidenpapier in die Druckformen einsetzen.

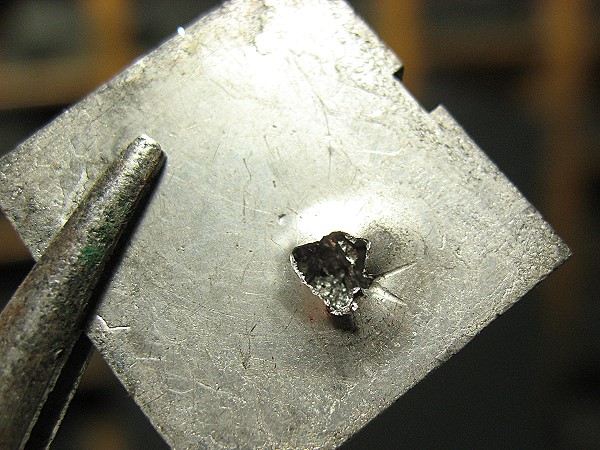

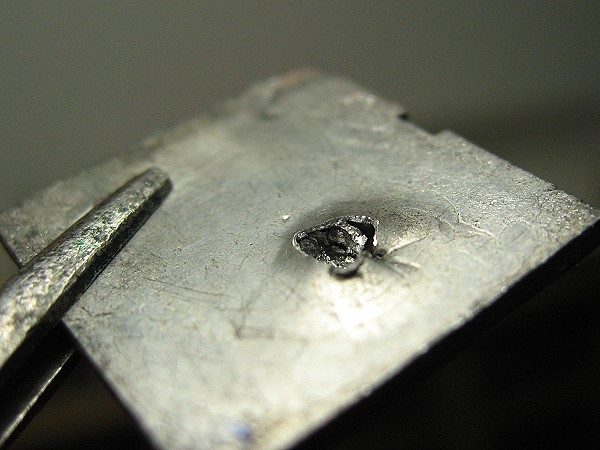

Da hat eine Schriftgießerei mal Ausschuß produziert. Und ich hab, weil die Dinger unbrauchbar sind, die Ahle genommen und die Furunkel aufgestochen. Reine Neugier.

Innen ist tatsächlich ein Hohlraum. Die beiden Quadraten kommen in die Zeugkiste zum Altblei.

— Martin Z. Schröder
